项目背景：

2*500t/d垃圾焚烧炉，原排烟温度180℃以上。

存在问题：

1、锅炉排烟温度较高，排烟损失大。

实施改造方案：

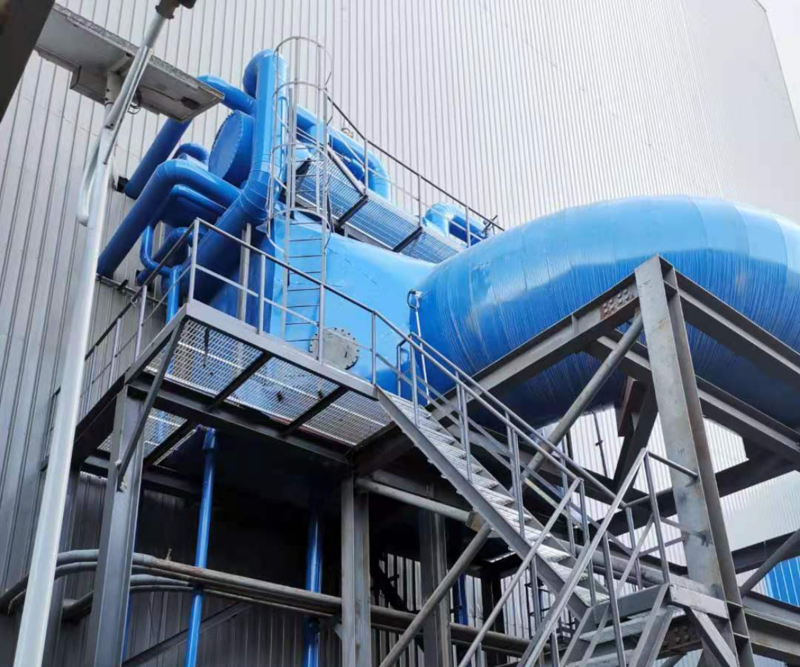

本方案拟定烟气余热回收系统将锅炉尾排烟气温度从185℃降至120℃后排入烟囱，回收的60℃温差的烟气余热在采暖季加热供暖循环水，在非采暖季加热汽机凝结水（注：锅炉冷渣器后）。供暖循环水接自管壳式换热机组回水母管（注：水泵后、换热器前），经余热系统加热后回送至换热机组后的供水母管（注：热量测点前足够距离），考虑3#、4#锅炉的远期建设规划，余热回收系统供暖循环水供回水管道采用母管制，包括增压泵在内的辅助系统一次性建成。

改造后的效果：

改造后排烟温度排烟温度由215℃降至135℃，换热器最低壁温110℃，将供暖水由40℃加热至100℃，每小时回收热量32GJ,节能效果非常明显。
